O projeto original do SM1 utiliza dois reguladores LM2940 para 5VDC. Um deles regulam os +10V da fonte chaveada em +5V para o circuito de áudio e entrada de RF (Regulador U4). O outro é um regulador dedicado ao excitador de RF com o IRF510 (regulador U5).
Para esse regulador foi escolhido um modelo com baixa queda de tensão entre entrada e saída (low dropout) pois a tensão da fonte varia ligeiramente com a modulação e com o ponto de ajuste da tensão (carrier).
Como esse regulador é caro e nem sempre está disponível, a solução encontrada foi:
- Utilizar no lugar de U4 um tipo comum 7805 pois o consumo nesse lado do circuito é bem baixo e não houve nenhum problema em nossos testes no protótipo.
- Utilizar no lugar de U5 um regulador PWM ajustável que permite poder variar a tensão do IRF510 e consequentemente a tensão de excitação no transistor de saída de RF Q9. Esse regulador é facilmente encontrado no Aliexpress neste link.
Esse regulador PWM tem a mesma pinagem do LM2940 e pode ser montado facilmente no local original na placa.

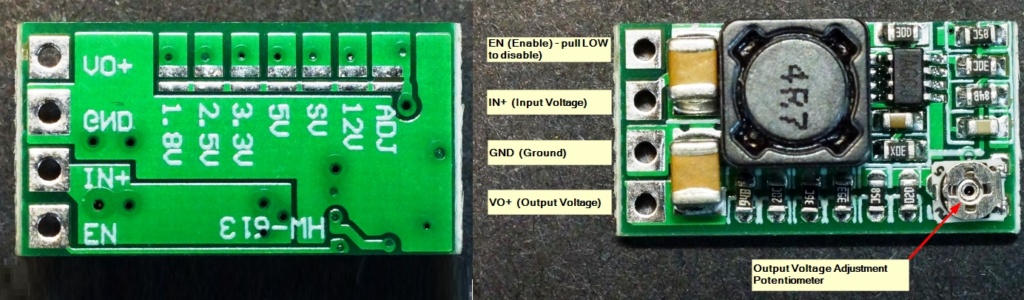

Abaixo algumas fotos do regulador .
O pino EN pode ser deixado desligado. Tambem pode ser usado para ligar e desligar a RF. Se conectado ao pino GND ele desliga a saída VO+.
Quando for montar este regulador no lugar do LM2940 a correspondência de terminais será:
Pino 1 = IN+
Pino 2 = GND
Pino 3 = VO+
Note que é necessário fazzer um jumper com um pingo de solda na posição ADJ na parte posterior da placa. Isso permitirá o ajuste de tensão através do trimpot.
