OBSERVAÇÃO IMPORTANTE: Esse post foi corrigido pois eu havia informado a posição errada do pino 1 dos conectores. Caso tenha usado a informação anterior, por favor reveja as conexões!

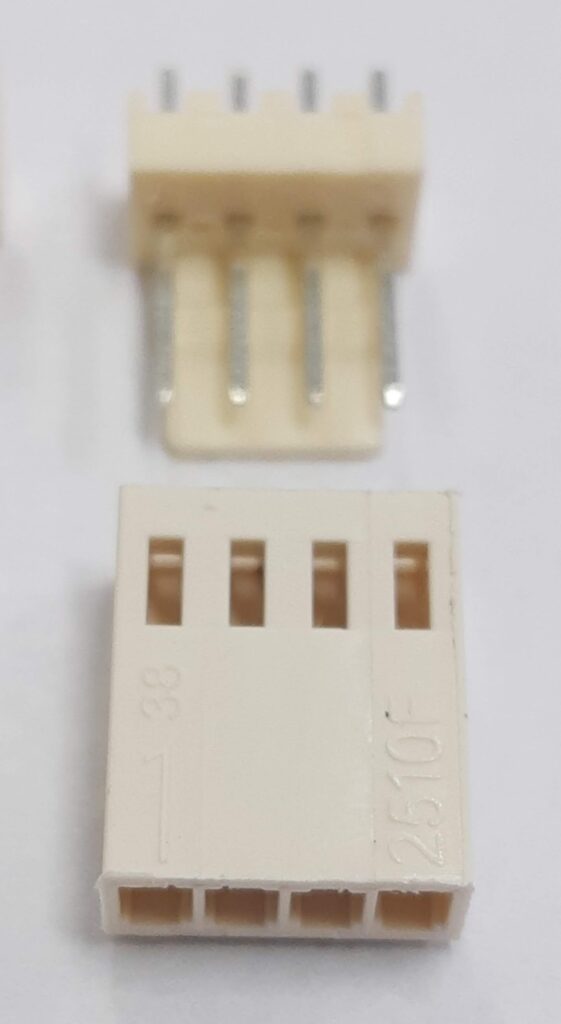

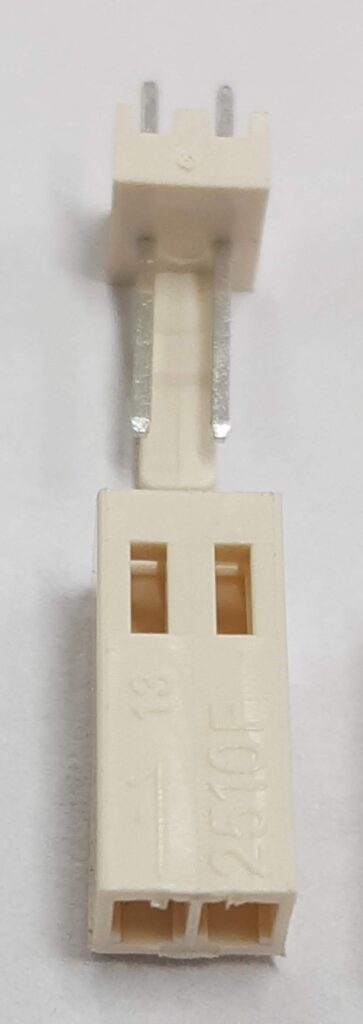

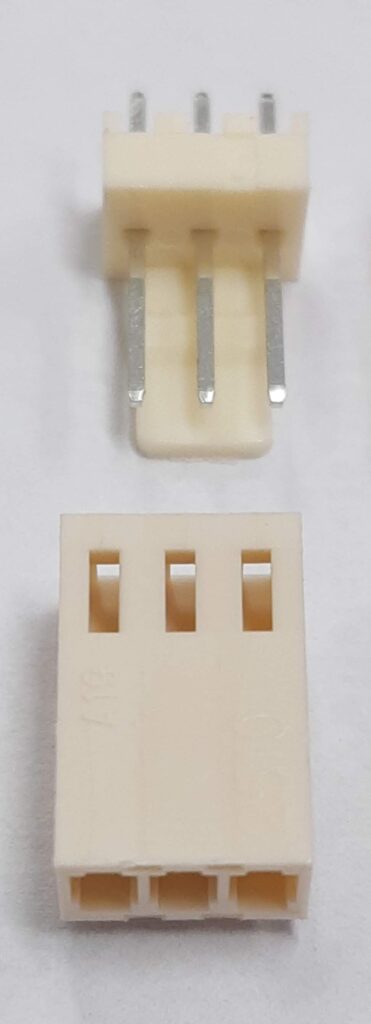

Os conectores KK fornecidos no kit de componentes do mutirão tem o pino 1 do conector macho definido como sendo o pino da DIREITA quando olhamos de frente para os pinos conforme pode ser visto nas fotos:
Note que nos conectores FÊMEA o pino 1 é sinalizado em alguns deles.
Já nas placas de circuito impresso, no silk screen do lado dos componentes o pino 1 é indicado por:
- Placa do DDS: um chanfro na borda do retângulo que delimita o componente e a ilha do lado de solda quadrada.
- Placa do Receptor: um chanfro na borda do retângulo que delimita o componente.

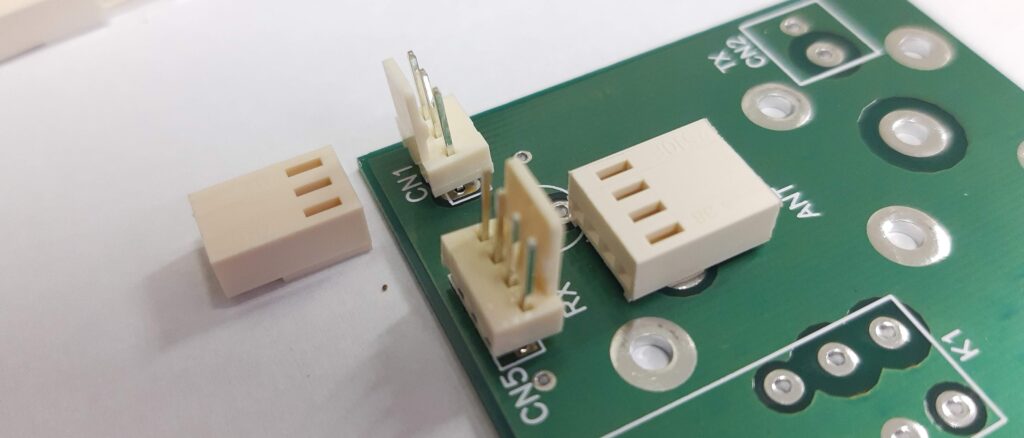

- Placa do Transmissor e Comutadora de RF: a ilha do lado de solda quadrada
Abaixo fotos da posição dos conectores nas placas:
Placa do DDS

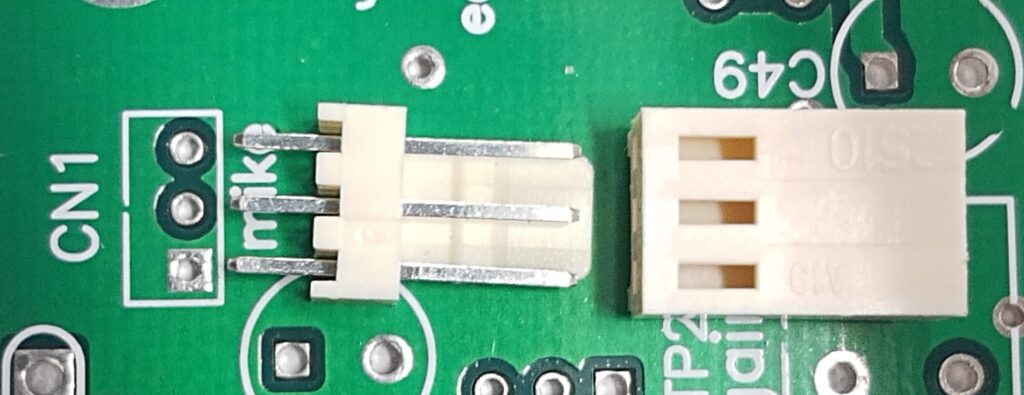

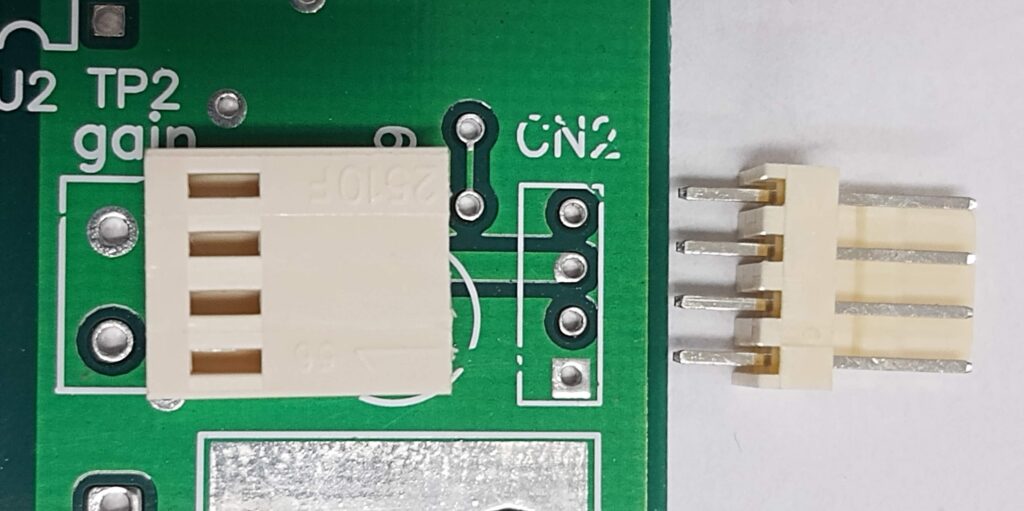

Placa do transmissor SM1 – Detalhe CN1

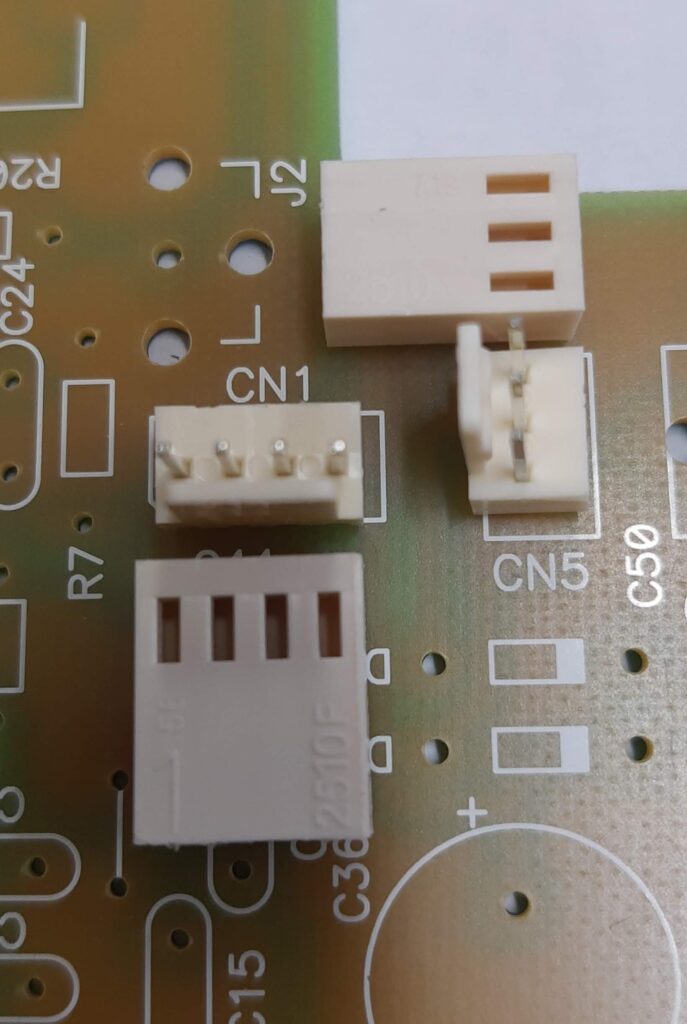

Receptor CN1 e CN5

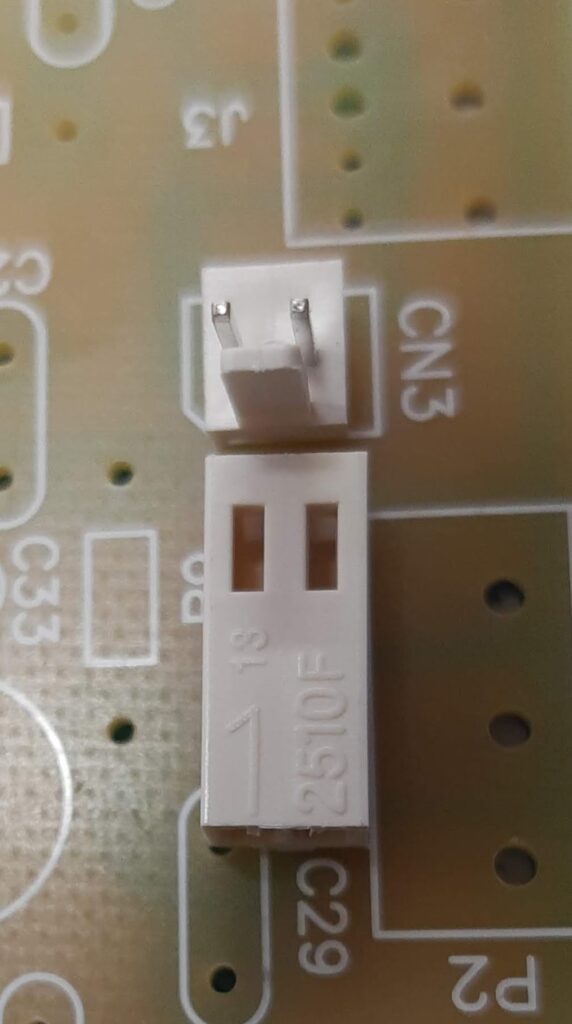

Receptor CN3

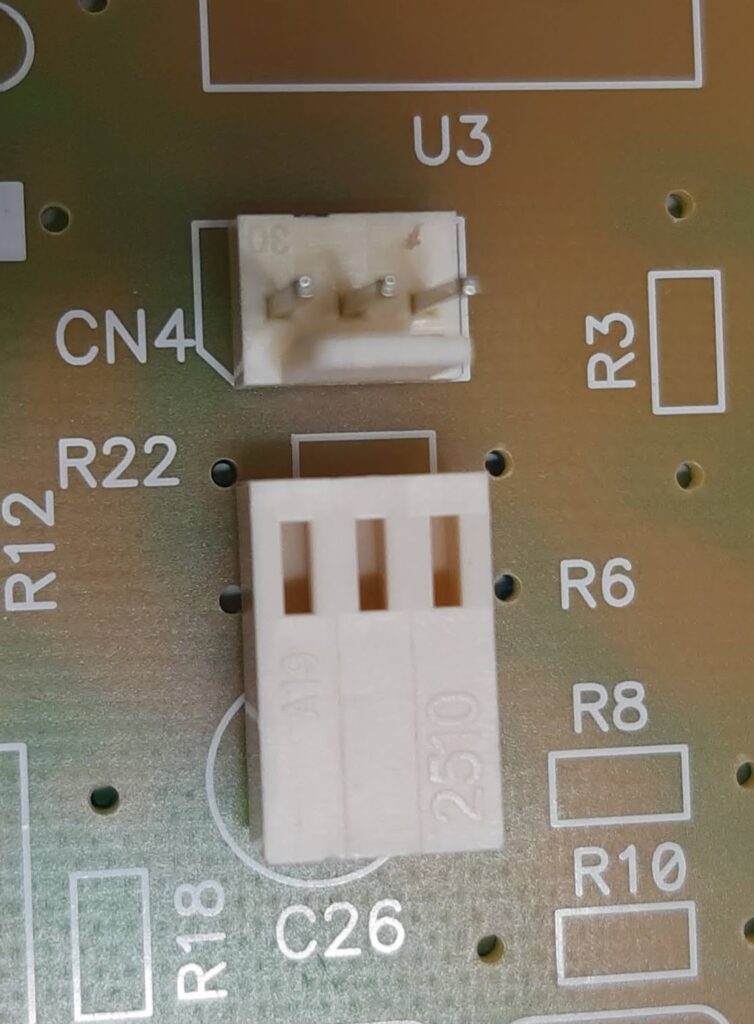

Receptor CN4
